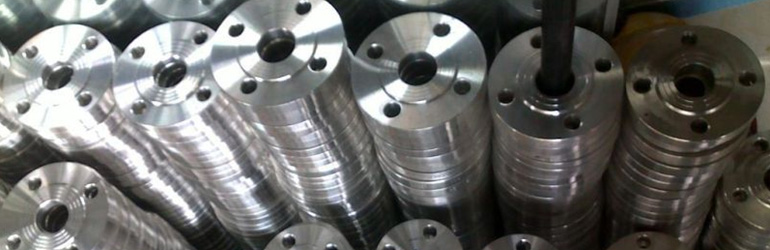

Bridas planas Fabricante

ASME B16.5 Bridas planas Fabricante, Fabricante y Proveedores de Bridas planas, Bridas planas de acero inoxidable, Bridas planas de acero al carbono fabricante, Bridas planas de acero inoxidable fabricante, Bridas planas de acero aleado fabricante, Bridas planas Inconel 625, Bridas planas Monel, Bridas planas Hastelloy Asia, fabricantes de bridas de placa, Placa de acero de carbono Brida, Placa de acero inoxidable Bridas, Aleación Placa de acero Brida.

Uno de los principales fabricantes y distribuidores de bridas planas, Grupo KS. EC, fabricante de bridas planas en varios tipos de bridas de acero al carbono, aleación de acero, acero inoxidable y dúplex según norma ASME / ANSI / DIN. Las bridas también se fabrican según los requisitos / dibujos específicos del cliente. La brida de cara plana (FF) tiene una superficie de junta en el mismo plano que la cara del círculo de atornillado. Las aplicaciones que utilizan bridas de cara plana son frecuentemente aquéllas en las que la brida de acoplamiento o brida se fabrica a partir de una colada. Las bridas de cara plana nunca deben atornillarse a una brida de superficie elevada. ASME B31.1 dice que cuando se conectan bridas planas de bronce de fundición a bridas de acero al carbono, se debe quitar la superficie elevada de la brida de acero al carbono y se necesita una junta de superficie completa. Esto es para mantener la brida delgada de hierro fundido de ser saltado en el espacio causado por la cara elevada de la brida de acero al carbono.

Somos los fabricantes más grandes de 304 bridas planas, 316 bridas planas, astm a105 bridas planas, astm a182 bridas planas según asme / ansi B16.5 bridas planas, ansi 150 brida cara plana, ansi b16.5 cara plana brida, como una cara plana Brida de la cara plana, brida de la cara plana, brida plana de la cara, brida plana de la cara, brida plana de la cara, brida plana de la cara brida de la soldadura, cara plana brida roscada.

Mejor oferta de bridas planas de alta calidad como Clase 150 Bridas planas, bridas planas de la clase 300, bridas planas de la clase 600, bridas planas de la clase 900, bridas planas de la clase 1500 y bridas planas de la clase 2500.

Bridas planas - Este tipo de cara de brida es para todas las aplicaciones donde se usa "Cast Iron" (u otro material quebradizo) para fabricar equipos y válvulas. El hierro fundido es frágil y sólo se utiliza en aplicaciones de baja temperatura y baja presión. La superficie plana permite un contacto total a través de toda la cara de las dos bridas. Sólo los Gaskets de cara llena son para ser usados para "Flat Face"; Bridas Esto asegura un contacto completo y equitativo entre las dos bridas de acoplamiento.


Especificaciones de las bridas planas

tipo de producto Bridas planas
tamaño ½” (15 NB) to 48″ (1200NB)
Bridas planas de acero inoxidable ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L
Bridas planas de acero al carbono ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
Bridas planas de aleación de acero ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
Flanges planas de acero dúplex ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Clasificaciones de la clase de presión Class 150, Class 300, Class 400, Class 600, Class 900, Class1500, Class 2500 | PN6, PN10, PN16, PN25, PN40, PN64 etc.
Especializarse Según dibujo
Estándar ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48, JIS, DIN, BS4504, SABS1123, EN1092-1, UNI, AS2129, GOST-12820 DIN: DIN2527, DIN2566, DIN2573 , DIN2676, DIN2355, DIN2356, DIN2627, DIN2628, DIN2628, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673B.S: BS4504, BS4504, BS1560, BS10
Tipo de conexión / tipo de cara de brida Tipo de Anillo Articulación, Cara de Rótula, Cara Plana, Cara Plana, Grande Macho-Hembra, Pequeño Macho-Hembra, Gran Lengua y Ranura, Lengua Pequeña y Ranura

ASME / ANSI B16.5 Tuberías de tubería plana Materiales de fabricación
Dimensiones Material de base La calificación de presión
ASME B16.5 ASTM A182 (forjados) ASTM A240 (placa) 150#. 300#. 400#. 600#. 900#. 1500#. 2500#.
API 605 ASTM A182 (forjados) ASTM A240 (placa) 150#. 300#. 400#. 600#. 900#. 1500#. 2500#.
ASME B16.47series A & B ASTM A182 (forjados) ASTM A240 (placa) 150#. 300#. 400#. 600#. 900#. 1500#. 2500#.
EN1092-1 ASTM A182 (Forjados) PN2.5. PN6. PN10. PN16. PN25. PN40. PN63. PN100. PN160. PN250. PN320. PN400.
BS4504 BS970 (barra) ASTM A240 (placa) ASTM A182 (piezas forjadas) PN2.5. PN6. PN10. PN16. PN25. PN40. PN63. PN100. PN160.
BS10 BS970 (barra) ASTM A240 (placa) ASTM A182 (piezas forjadas)



Designaciones típicas de acero inoxidable de 18/8 grados
ASTM
BS
DIN
EURONORM
304
304S15
X5 Cr Ni 18 10
1.4301
304L
304S11
X2 Cr Ni 18 9
1.4307
316
316S31
X5 Cr Ni Mo 17 12 2
1.4401
316L
316S11
X2 Cr Ni Mo 17 13 2
1.4404
321
321S31
X6 Cr Ni 18 10
1.4541
316Ti
320S31
X6 Cr Ni Mo Ti 17 12 2
1.4571
SMO
254SMO
X1 Cr Ni Mo Cu N 20 18 7
1.4547

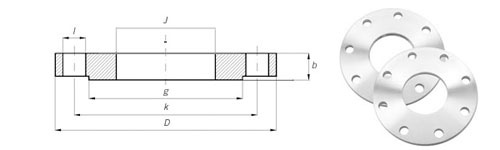

Dimensiones y peso de la brida plana DIN2503 PN40


Tamaño nominal del tubo
Diámetro de la tubería
Brida I.D
Nº de agujeros
Diámetro de la brida
Thk de la brida
Círculo de Dia de Bolt
Dia de los agujeros de los pernos
Peso aproximado
DN
ISO
DIN
D5
BN
D
b
K
d2
KG / PCS
10
-
14
14.5
4
90
16
60
14
0.7
17.2
-
17.7
4
90
16
60
14
0.69
15
-
20
21
4
95
16
65
14
0.77
21.3
-
22
4
95
16
65
14
0.77
20
-
25
26
4
105
18
75
14
1.06
26.9
-
27.6
4
105
18
75
14
1.05
25
-
30
31
4
115
18
85
14
1.27
33.7
-
34.4
4
115
18
85
14
1.25
32
-
38
39
4
140
18
100
18
1.86
42.4
-
43.1
4
140
18
100
18
1.83
40
-
44.5
45.5
4
150
18
110
18
2.12
48.3
-
49
4
150
18
110
18
2.09
50
-
57
58.1
4
165
20
125
18
2.78
60.3
-
61.1
4
165
20
125
18
2.74
65
76.1
-
77.1
8
185
22
145
18
3.48
80
88.9
-
90.3
8
200
24
160
18
4.33
100
-
108
109.6
8
235
24
190
22
5.82
114.3
-
115.9
8
235
24
190
22
5.61
125
-
133
134.8
8
270
26
220
26
7.91
139.7
-
141.6
8
270
26
220
26
7.6
150
-
159
161.1
8
300
28
250
26
10.12
168.3
-
170.5
8
300
28
250
26
9.58
175
193.7
-
196.1
12
350
32
295
30
14.45
200
219.1
-
221.8
12
375
34
320
30
16.9
250
-
267
270.2
12
450
38
385
33
27.28
273
-
276.2
12
450
38
385
33
26.51
300
323.9
-
327.6
16
515
42
450
33
36.38
350
355.6
-
359.7
16
580
46
510
36
52.83
-
368
372.2
16
580
46
510
36
50.24
400
406.4
-
411
16
660
50
585
39
74.71
-
419
423.7
16
660
50
585
39
71.44
500
508
-
513.6
20
755
52
670
42
86.87
600
610
-
616.5
20
890
54
795
48
121.84
700
711
-
716
24
995
58
900
48
150.93
800
813
-
818
24
1140
64
1030
56
219.08
900
914
-
920
28
1250
70
1140
56
271.16
1000
1016
-
1022
28
1360
78
1250
56
344.95

Disponemos de todos los diferentes tipos de bridas planas
  • ansi 150 brida de cara plana
  • ansi b16.5 brida de cara plana
  • como una brida de cara plana
  • asme clase 150 brida de cara plana
  • brida plana de la clase 125
  • brida de cara plana clase 150
  • diseño de la brida plana de la cara
  • cara plana faceta ansi
  • brida ciega de cara plana
  • bridas planas de acero al carbono
  • ventajas de la brida de la cara plana
  • brida de cara plana y brida de cara elevada
  • aplicación de brida de cara plana
  • cara plana brida asme
  • brida de superficie plana asme b16.5
  • brida de cara plana b16.5
  • Longitud plana del tornillo de la brida plana
  • definición de brida de cara plana
  • diseño de brida de cara plana
  • cuándo utilizar la brida plana de la cara
  • cuando se usa la brida plana de la cara
  • ¿por qué usar una pestaña plana?
  • acabado de brida de cara plana
  • elevado vs brida de cara plana
  • uso de bridas de superficie plana
  • pn16 dimensiones de brida de cara plana
  • imagen plana de la brida de la cara
  • cara plana con brida cara elevada
  • clasificaciones de pestaña de cara plana
  • especificación de brida de cara plana
  • estándares de brida de cara plana
  • acabado de superficie de brida de cara plana
  • grosor plano de la brida plana
  • brida de la cara plana a la brida de la cara elevada
  • uso de la brida de cara plana
  • brida de cara plana contra cara elevada
  • flange de cara plana wiki
  • brida de superficie plana con brida de superficie elevada
  • bridas de cara plana estándar
  • reborde de unión de la cara plana
  • brida de orificio de cara plana
  • brida plana del tubo de la cara
  • deslizamiento plano en la pestaña
  • deslizamiento plano en las bridas
  • brida de soldadura de la cara plana
  • brida roscada de cara plana
  • brida de cuello de soldadura de cara plana
  • cara plana de brida
  • cara elevada o brida de cara plana
  • ¿Qué es una brida de superficie plana?
  • ansi 125 dimensiones de la brida de cara plana
  • ansi 150 dimensiones de brida de cara plana
  • ansi Dimensiones de brida plana de 150 lb
  • ansi b16.5 dimensiones de la brida de la cara plana
  • medidas de brida de cara plana ansi
  • asme b16.5 dimensiones de la brida plana de la cara
  • clase 150 dimensiones de brida de cara plana
  • dimensiones de las bridas planas de la cara
  • dimensiones de la brida ciega de cara plana
  • dimensiones de brida de la cara plana
  • brida de cara plana pdf
  • nivel de presión de la brida de cara plana
  • peso de la brida de la cara plana
  • dimensiones de la brida de la tubería de superficie plana
  • deslizamiento plano en las dimensiones de brida
  • cara plana cara de soldadura de brida dimensiones
  • cara plana soldadura cuello brida dimensiones
  • ¿Qué es la brida plana de la cara?

Tipo de bridas planas disponibles
Brida plana de acero inoxidable Brida plana de aleación de acero Brida plana de acero al carbono Brida plana de acero dúplex Super Duplex Brida plano

Brida plana de acero inoxidable

Brida plana de aleación de acero

Brida plana de acero al carbono

Brida plana de acero dúplex

Super Duplex Brida plano

Aleación 20 brida plana Brida plana de níquel Brida plana Inconel Brida plana Hastelloy Brida plana de Monel

Aleación 20 brida plana

Brida plana de níquel

Brida plana Inconel

Brida plana Hastelloy

Brida plana de Monel


Marcas y empaques de bridas planas

Las bridas planas se envasan para asegurar que no haya daños durante el transporte. En caso de exportación, el embalaje estándar de exportación se realiza en cajas de madera. Todos los accesorios y bridas de tubería de acero de aleación están marcados con Grado, Lote No, Tamaño, Grado y nuestra marca comercial. En las peticiones especiales también podemos, hacer marcas personalizadas en nuestros accesorios de tubería de acero de aleación.

Grupo KS. EC El énfasis en el empaquetado para asegurar que no hay daño durante el tránsito las bridas planas se embalan en las cajas onduladas de madera frustradas en las envolturas de la burbuja y & amp; Están marcados con Grado, Lote No, Tamaño, Grado y Marca de Marca Grupo KS. EC También puede ponerse en contacto con nosotros para el marcado personalizado.

Garantía de calidad de bridas planas

En Grupo KS. EC, todas las conexiones y bridas están sujetas a una estricta inspección en cada etapa del proceso de producción, desde la compra de material de partida hasta el despacho del producto. Se examinan visualmente para verificar su conformidad con los códigos y normas ASTM, ASME, MSS, DIN, EN y JIS. A solicitud, las Agencias de Inspección oficiales certificadas pueden ser llamadas para presenciar los informes materiales, las dimensiones y la conformidad de calidad de los productos.

Certificados de prueba de bridas planas

Certificado de prueba del fabricante según EN 10204 / 3.1B, Certificado de materias primas, Informe de prueba de radiografía 100%, Informe de inspección de terceros

Ofrecer sus productos con la inspección de terceros también. La Agencia de Inspección puede ser nominada por los clientes o Grupo KS. EC puede ser arreglar el TPI por Agencias de renombre mundial como Bureau Veritas, DNV, LLOYDS, ICB y muchos otros. Las bridas planas se examinan visualmente para verificar su conformidad con los códigos y normas ASTM, ASME, MSS, DIN, EN y JIS. Todas nuestras bridas planas se fabrican con materias primas probadas y se suministran con los informes de pruebas de laboratorio aprobados por NABL. A petición, también podemos proporcionar informes de pruebas hidro, reportes de pruebas no destructivas o informes de pruebas destructivas.

Fabricante líder de bridas planas

También tenemos existencias de bridas planas y otras bridas de acero inoxidable, bridas de acero al carbono, bridas de acero de aleación fabricadas por :

Fabricante de bridas planas

  • Bridas planas | Erne Fittings, Austria
  • Bridas planas | Metalfar, Italia
  • Bridas planas | Lame S.r.l., Italia
  • Bridas planas | BKL- Thai Benkan, Tailandia
  • Bridas planas | BENKAN Corporation, Japón
  • Bridas planas | TecnoForge, Italia
  • Bridas planas | Ulma, España
  • Bridas planas | Mega, Italia
  • Bridas planas | Melesi, Italia
  • Bridas planas | Interfit, Francia
  • Bridas planas | Raccortubi S.p.A., Italia

Somos el distribuidor de estas Marcas. También tenemos el representante de ventas que puede proporcionar la información adecuada de estas marcas & amp; Sobre Grados, materiales y tamaños de Bridas planas.

Aplicación de bridas planas
  • Uso de bridas planas en oleoducto y gasoducto
  • Aplicaciones de bridas planas en la industria química
  • Utilizaciones de bridas planas en plomería
  • Uso de bridas planas en la industria de petróleo y gas
  • Uso de bridas planas en sistemas de suministro de agua
  • Utilizaciones de bridas planas en la industria del papel y la pulpa
  • Uso de bridas planas en centrales eléctricas
  • Flanges planas se utilizan en la industria de la fabricación
  • Uso de bridas planas en aplicaciones de uso general
  • Flanges planas se utilizan en la industria de procesamiento de alimentos
  • Utilizaciones de bridas planas en tubos estructurales
  • Uso de bridas planas en intercambiadores de calor
