Una de las principales fabricantes y proveedores de bridas de juntas tipo anillo, Grupo KS. EC fabricante Anillo Tipo Juntas de juntas en varios tipos de bridas de acero al carbono, aleación de acero, acero inoxidable y dúplex según el estándar de materiales reconocido por el cliente (ASME / ANSI / DIN). Las bridas también se fabrican según los requisitos / dibujos específicos del cliente. (RTJ) El tipo de anillo Las bridas de junta se utilizan típicamente en alta presión (Clase 600 y superior) y / o servicios de alta temperatura por encima de 427 ° C (800 ° F). Tienen ranuras cortadas en sus caras que juntas de anillo de acero. ... Una brida RTJ puede tener una cara elevada con una ranura de anillo mecanizada en ella. Las bridas RF sellan con una junta plana, anteriormente hecha de amianto pero ahora hecha de un material más respetuoso con el medio ambiente, diseñada para la instalación entre las caras levantadas de dos bridas Con las caras levantadas). Las caras elevadas tienen una textura prescrita para aumentar su fuerza de sujeción y retención sobre esta junta plana.
Las bridas RTJ tienen ranuras cortadas en sus caras que aceptan juntas anulares de acero. Las bridas RTJ sellan cuando los pernos apretados comprimen la junta entre las bridas dentro de las ranuras, deformando la junta para hacer contacto íntimo dentro de las ranuras, creando un sello de metal a metal.
| tipo de producto | Tipo de anillo Bridas de juntas / bridas RTJ |
|---|---|
| Rango de tamaño | De 1/2 "a 84". |
| Clasificaciones de la clase de presión | De 150 libras a 2.500 libras. |
| Estándares | ANSI, MSS, API, AWWA, DIN, JIS, BS y GB. ANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, DIN |
| Dimensiones | Material de base | La calificación de presión |
|---|---|---|
| ASME B16.5 | ASTM A182 (forjados) ASTM A240 (placa) | 150#. 300#. 400#. 600#. 900#. 1500#. 2500#. |
| API 605 | ASTM A182 (forjados) ASTM A240 (placa) | 150#. 300#. 400#. 600#. 900#. 1500#. 2500#. |
| ASME B16.47series A & B | ASTM A182 (forjados) ASTM A240 (placa) | 150#. 300#. 400#. 600#. 900#. 1500#. 2500#. |
| EN1092-1 | ASTM A182 (Forjados) | PN2.5. PN6. PN10. PN16. PN25. PN40. PN63. PN100. PN160. PN250. PN320. PN400. |
| BS4504 | BS970 (barra) ASTM A240 (placa) ASTM A182 (piezas forjadas) | PN2.5. PN6. PN10. PN16. PN25. PN40. PN63. PN100. PN160. |
| BS10 | BS970 (barra) ASTM A240 (placa) ASTM A182 (piezas forjadas) |
|
ASTM
|
BS
|
DIN
|
EURONORM
|
|---|---|---|---|
|
304
|
304S15
|
X5 Cr Ni 18 10
|
1.4301
|
|
304L
|
304S11
|
X2 Cr Ni 18 9
|
1.4307
|
|
316
|
316S31
|
X5 Cr Ni Mo 17 12 2
|
1.4401
|
|
316L
|
316S11
|
X2 Cr Ni Mo 17 13 2
|
1.4404
|
|
321
|
321S31
|
X6 Cr Ni 18 10
|
1.4541
|
|
316Ti
|
320S31
|
X6 Cr Ni Mo Ti 17 12 2
|
1.4571
|
|
SMO
|
254SMO
|
X1 Cr Ni Mo Cu N 20 18 7
|
1.4547
|
|

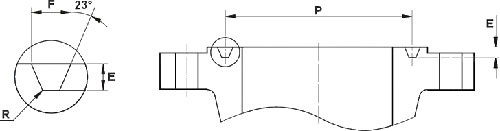

Clase150 NPS |
RanuraNo. |
TonoDia P |
ProfundidadE Note (1) |
AnchuraF |
Radioat bottom R |
|
…
|
R11
|
34.14
|
5.54
|
7.14
|
0.8
|
|
…
|
R12
|
39.67
|
6.35
|
8.74
|
0.8
|
|
…
|
R13
|
42.88
|
6.35
|
8.74
|
0.8
|
|
…
|
R14
|
44.45
|
6.35
|
8.74
|
0.8
|
|
1
|
R15
|
47.63
|
6.35
|
8.74
|
0.8
|
|
…
|
R16
|
50.8
|
6.35
|
8.74
|
0.8
|
|
1¼
|
R17
|
57.15
|
6.35
|
8.74
|
0.8
|
|
…
|
R18
|
60.33
|
6.35
|
8.74
|
0.8
|
|
1½
|
R19
|
65.07
|
6.35
|
8.74
|
0.8
|
|
…
|
R20
|
68.27
|
6.35
|
8.74
|
0.8
|
|
…
|
R21
|
72.23
|
7.92
|
11.91
|
0.8
|
|
2
|
R22
|
82.55
|
6.35
|
8.74
|
0.8
|
|
…
|
R23
|
82.55
|
7.92
|
11.91
|
0.8
|
|
…
|
R24
|
95.25
|
7.92
|
11.91
|
0.8
|
|
2½
|
R25
|
101.6
|
6.35
|
8.74
|
0.8
|
|
…
|
R26
|
101.6
|
7.92
|
11.91
|
0.8
|
|
…
|
R27
|
107.95
|
7.92
|
11.91
|
0.8
|
|
…
|
R28
|
111.13
|
9.53
|
13.49
|
1.5
|
|
3
|
R29
|
114.3
|
6.35
|
8.74
|
0.8
|
|
…
|
R30
|
117.48
|
7.92
|
11.91
|
0.8
|
|
…
|
R31
|
123.83
|
7.92
|
11.91
|
0.8
|
|
…
|
R32
|
127
|
9.53
|
13.49
|
1.5
|
|
3½
|
R33
|
131.78
|
6.35
|
8.74
|
0.8
|
|
…
|
R34
|
131.78
|
7.92
|
11.91
|
0.8
|
|
…
|
R35
|
136.53
|
7.92
|
11.91
|
0.8
|
|
4
|
R36
|
149.23
|
6.35
|
8.74
|
0.8
|
|
…
|
R37
|
149.23
|
7.92
|
11.91
|
0.8
|
|
…
|
R38
|
157.18
|
11.13
|
16.66
|
1.5
|
|
…
|
R39
|
161.93
|
7.92
|
11.91
|
0.8
|
|
5
|
R40
|
171.45
|
6.35
|
8.74
|
0.8
|
|
…
|
R41
|
180.98
|
7.92
|
11.91
|
0.8
|
|
…
|
R42
|
190.5
|
12.7
|
19.84
|
1.5
|
|
6
|
R43
|
193.68
|
6.35
|
8.74
|
0.8
|
|
…
|
R44
|
193.68
|
7.92
|
11.91
|
0.8
|
|
Clase150 NPS |
RanuraNo. |
TonoDia P |
ProfundidadE Note (1) |
AnchuraF |
Radioat bottom R |
|
…
|
R45
|
211.12
|
7.92
|
11.91
|
0.8
|
|
…
|
R46
|
211.14
|
9.53
|
13.49
|
1.5
|
|
…
|
R47
|
228.6
|
12.7
|
19.84
|
1.5
|
|
8
|
R48
|
247.65
|
6.35
|
8.74
|
0.8
|
|
…
|
R49
|
269.88
|
7.92
|
11.91
|
0.8
|
|
…
|
R50
|
269.88
|
11.13
|
16.66
|
1.5
|
|
…
|
R51
|
279.4
|
14.27
|
23.01
|
1.5
|
|
10
|
R52
|
304.8
|
6.35
|
8.74
|
0.8
|
|
…
|
R53
|
323.85
|
7.92
|
11.91
|
0.8
|
|
…
|
R54
|
323.85
|
11.13
|
16.66
|
1.5
|
|
…
|
R55
|
342.9
|
17.48
|
30.18
|
2.4
|
|
12
|
R56
|
381
|
6.35
|
8.74
|
0.8
|
|
…
|
R57
|
381
|
7.92
|
11.91
|
0.8
|
|
…
|
R58
|
381
|
14.27
|
23.01
|
1.5
|
|
14
|
R59
|
396.88
|
6.35
|
8.74
|
0.8
|
|
…
|
R60
|
406.4
|
17.48
|
33.32
|
2.4
|
|
…
|
R61
|
419.1
|
7.92
|
11.91
|
0.8
|
|
…
|
R62
|
419.1
|
11.13
|
16.66
|
1.5
|
|
…
|
R63
|
419.1
|
15.88
|
26.97
|
2.4
|
|
16
|
R64
|
454.03
|
6.35
|
8.74
|
0.8
|
|
…
|
R65
|
469.9
|
7.92
|
11.91
|
0.8
|
|
…
|
R66
|
469.9
|
11.13
|
16.66
|
1.5
|
|
…
|
R67
|
469.9
|
17.48
|
30.18
|
2.4
|
|
18
|
R68
|
517.53
|
6.35
|
8.74
|
0.8
|
|
…
|
R69
|
533.4
|
7.92
|
11.91
|
0.8
|
|
…
|
R70
|
533.4
|
12.7
|
19.84
|
1.5
|
|
…
|
R71
|
533.4
|
17.48
|
30.18
|
2.4
|
|
20
|
R72
|
558.8
|
6.35
|
8.74
|
0.8
|
|
…
|
R73
|
584.2
|
9.53
|
13.49
|
1.5
|
|
…
|
R74
|
584.2
|
12.7
|
19.84
|
1.5
|
|
…
|
R75
|
584.2
|
17.48
|
33.32
|
2.4
|
|
24
|
R76
|
673.1
|
6.35
|
8.74
|
0.8
|
|
…
|
R77
|
692.15
|
11.13
|
16.66
|
1.5
|
|
…
|
R78
|
692.15
|
15.88
|
26.97
|
2.4
|
|
…
|
R79
|
692.15
|
20.62
|
36.53
|
2.4
|
|
Clase150 NPS |
RanuraNo. |
PitchDia P |
ProfundidadE Note (1) |
AnchuraF |
Radiusat abajo R |
NOTAS :
(1) La altura de la parte elevada es igual a la profundidad de la dimensión de la ranura, E, pero no está sujeta a las tolerancias para E. Puede usarse el contorno de cara completa.
(2) En el caso de las juntas de anillos con bridas en las clases 300 y 600, se utiliza el número de anillo y ranura R30 en lugar de R31.
|
|
|
 |
 |
 |
 |
 |
|
Tipo de anillo de acero inoxidable Brida de junta |
Aleación Acero Tipo de anillo Brida de junta |
Acero al carbono Tipo de anillo Brida de junta |
Acero dúplex Tipo de anillo Brida de junta |
Super Duplex Tipo de anillo Brida de junta |
 |
 |
 |
 |
 |
|
Aleación 20 Tipo de anillo Brida de junta |
Tipo de anillo de níquel Brida de junta |
Tipo de anillo de inconel Brida de junta |
Hastelloy Tipo de anillo Brida de junta |
Monel Tipo de anillo Brida de junta |
Las bridas de juntas de tipo de anillo se empaquetan para garantizar que no haya daños durante el transporte. En caso de exportación, el embalaje estándar de exportación se realiza en cajas de madera. Todos los accesorios y bridas de tubería de acero de aleación están marcados con Grado, Lote No, Tamaño, Grado y nuestra marca comercial. En las peticiones especiales también podemos, hacer marcas personalizadas en nuestros accesorios de tubería de acero de aleación.
Grupo KS. EC énfasis en el embalaje para asegurarse de que no hay ningún daño durante el tránsito el tipo de anillo Juntas de empalme se envasan en cajas de cartón de madera frustrado en envolturas de burbuja & amp; Están marcados con Grado, Lote No, Tamaño, Grado y Marca de Marca Grupo KS. EC También puede ponerse en contacto con nosotros para el marcado personalizado.
En Grupo KS. EC, todas las conexiones y bridas están sujetas a una estricta inspección en cada etapa del proceso de producción, desde la compra de material de partida hasta el despacho del producto. Se examinan visualmente para verificar su conformidad con los códigos y normas ASTM, ASME, MSS, DIN, EN y JIS. A solicitud, las Agencias de Inspección oficiales certificadas pueden ser llamadas para presenciar los informes materiales, las dimensiones y la conformidad de calidad de los productos.
Certificado de prueba del fabricante según EN 10204 / 3.1B, Certificado de materias primas, Informe de prueba de radiografía 100%, Informe de inspección de terceros
Ofrecer sus productos con la inspección de terceros también. La Agencia de Inspección puede ser nominada por los clientes o Grupo KS. EC puede ser arreglar el TPI por Agencias de renombre mundial como Bureau Veritas, DNV, LLOYDS, ICB y muchos otros. Las bridas de juntas de tipo de anillo se examinan visualmente para verificar su conformidad con los códigos y estándares ASTM, ASME, MSS, DIN, EN y JIS. Todas nuestras bridas de juntas tipo anillo se fabrican con materias primas probadas y se suministran con los informes de pruebas de laboratorio aprobados por NABL. A petición, también podemos proporcionar informes de pruebas hidro, reportes de pruebas no destructivas o informes de pruebas destructivas.
También tenemos existencias de juntas de unión de tipo anular y otras bridas de acero inoxidable, bridas de acero al carbono, bridas de acero de aleación fabricadas por :
Somos el distribuidor de estas Marcas. También tenemos el representante de ventas que puede proporcionar la información adecuada de estas marcas & amp; Sobre Grados, materiales y medidas de Juntas de juntas tipo anillo.
