Las bridas estándar Las soldaduras de zócalo son fabricadas por Grupo KS. EC a las especificaciones de ASME B16.5, ASME B16.47, ASME B16.48, BS EN 1092, BS 4504, API-605, API-590, MSSSP44, DIN 2632 a 2638 , DIN 2576, 2642, 2527, 2566. Las bridas cubren una gama completa de clasificaciones de presión de estas especificaciones (150 - 2500 psi para ASME y PN6-PN400 para bridas DIN / EN). Las bridas no estándar tienen un diámetro de 4500 mm y el peso no supera los 5.000 kgs. Socket Weld brida fabricantes y proveedores en la India, Grupo KS. EC fabricante Socket Weld Bridas en varios tipos de acero al carbono, aleación de acero, acero inoxidable y doble bridas de acero según el estándar de materiales reconocidos por el cliente (ASME / ANSI / DIN). Las bridas también se fabrican según los requisitos / dibujos específicos del cliente.
La brida de soldadura es similar a la brida de deslizamiento en el contorno, pero el agujero está contra perforado para aceptar tubería. Las bridas de tubería de soldadura de zócalo se usan típicamente en tuberías de alta presión de tamaños más pequeños. Las bridas de soldadura son ampliamente utilizadas en sistemas de alta presión como equipos hidráulicos y líneas de vapor. Las bridas de las tuberías de soldadura se unen insertando el tubo en el extremo del casquillo y luego aplicando la soldadura del filete alrededor del cubo de la brida. Esto permite un agujero liso y un mejor flujo del fluido o gas dentro de la tubería. Se pueden aplicar soldaduras internas opcionales en aplicaciones de alta tensión. Ofrecemos bridas de soldadura de zócalo fabricadas en nuestras instalaciones a empresas de diversas industrias como la construcción naval, generación de energía, plantas petroquímicas, refinerías de petróleo, plantas de tratamiento de aguas residuales, fábricas de papel, plantas farmacéuticas y Proyectos llave en mano entre otros.
| tipo de producto | Bridas forjadas SW, bridas de soldadura de zócalo, bridas de soldadura de zócalo ASME 16.5 / bridas SWRF |
|---|---|
| tamaño | 1 / 2-78 pulgadas (DN15-DN2000) |
| Clase | 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, Norma DIN ND-6,10, 16, 25, 40 Etc. |
| Presión | Clase ANSI 150,300,600,1500,2500, DIN PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160 |
| Bridas de soldadura de zócalo de acero inoxidable | ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L |
| Bridas de soldadura de casquillo de acero al carbono | ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70 |
| Bridas de soldadura de acero aleado | ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
| Bridas de soldadura de casquillo de acero dúplex | ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
| Aletas de soldadura de aleación de níquel | Monel 400 y 500, Inconel 600 y 625, Incolloy 800, 825, Hastelloy C22, C276, níquel de cobre, Hastelloy, Níquel, Monel, Inconel, Aleación20. |
| Estándar | ANSI : ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 ,JIS,DIN,BS4504,SABS1123,EN1092-1, UNI,AS2129,GOST-12820DIN : DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673B.S : BS4504 , BS4504, BS1560, BS10 |
| Embalaje | No Fumigate o Fumigate Contrachapado / Pallet de Madera o Caja. |
| Dimensiones | Material de base | La calificación de presión |
|---|---|---|
| ASME B16.5 | ASTM A182 (forjados) ASTM A240 (placa) | 150#. 300#. 400#. 600#. 900#. 1500#. 2500#. |
| API 605 | ASTM A182 (forjados) ASTM A240 (placa) | 150#. 300#. 400#. 600#. 900#. 1500#. 2500#. |
| ASME B16.47series A & B | ASTM A182 (forjados) ASTM A240 (placa) | 150#. 300#. 400#. 600#. 900#. 1500#. 2500#. |
| EN1092-1 | ASTM A182 (Forjados) | PN2.5. PN6. PN10. PN16. PN25. PN40. PN63. PN100. PN160. PN250. PN320. PN400. |
| BS4504 | BS970 (barra) ASTM A240 (placa) ASTM A182 (piezas forjadas) | PN2.5. PN6. PN10. PN16. PN25. PN40. PN63. PN100. PN160. |
| BS10 | BS970 (barra) ASTM A240 (placa) ASTM A182 (piezas forjadas) |
| Perforación | |||||||||

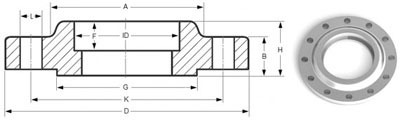

| Soldadura de zócalo nominal | Dia.(D) | Grueso.(E) | Dia.(F) | Dia.(B) | Dia.(A) | Altura1(H) | Nbr | Agujeros | Dia.(C) |
|
1/2″
|
90
|
11.2
|
35.05
|
30
|
22.2
|
14
|
4
|
15.87
|
60.3
|
|
3/4″
|
100
|
12.7
|
42.92
|
38
|
27.7
|
14
|
4
|
15.87
|
69.9
|
|
1″
|
110
|
14.3
|
50.80
|
49
|
34.5
|
16
|
4
|
15.87
|
79.4
|
|
1 1/4″
|
115
|
15.9
|
63.50
|
59
|
43.2
|
19
|
4
|
15.87
|
88.9
|
|
1 1/2″
|
125
|
17.5
|
73.15
|
65
|
49.5
|
21
|
4
|
15.87
|
98.4
|
|
2″
|
150
|
19.1
|
91.94
|
78
|
61.9
|
24
|
4
|
19.05
|
120.7
|
|
2 1/2″
|
180
|
22.3
|
104.65
|
90
|
74.6
|
27
|
4
|
19.05
|
139.7
|
|
3″
|
190
|
23.9
|
127.00
|
108
|
90.7
|
29
|
4
|
19.05
|
152.4
|
1,6 mm cara elevada no incluida en las dimensiones E & H
| Perforación | |||||||||
| Soldadura de zócalo nominal | Dia.(D) | Grueso.(E) | Dia.(F) | Dia.(B) | Dia.(A) | Altura1(H) | Nbr | Agujeros | Dia.(C) |
|
1/2″
|
95
|
12.7
|
35.05
|
38
|
22.2
|
21
|
4
|
15.87
|
66.7
|
|
3/4″
|
115
|
14.3
|
42.92
|
48
|
27.7
|
24
|
4
|
19.05
|
82.6
|
|
1″
|
125
|
15.9
|
50.80
|
54
|
34.5
|
25
|
4
|
19.05
|
88.9
|
|
1 1/4″
|
135
|
17.5
|
63.50
|
64
|
43.2
|
25
|
4
|
19.05
|
98.4
|
|
1 1/2″
|
155
|
19.1
|
73.15
|
70
|
49.5
|
29
|
4
|
22.22
|
114.3
|
|
2″
|
165
|
20.7
|
91.94
|
84
|
61.9
|
32
|
8
|
19.05
|
127.0
|
|
2 1/2″
|
190
|
23.9
|
104.65
|
100
|
74.6
|
37
|
8
|
22.22
|
149.2
|
|
3″
|
210
|
27.0
|
127.00
|
117
|
90.7
|
41
|
8
|
22.22
|
168
|
1,6 mm cara elevada no incluida en las dimensiones E & H
| Perforación | |||||||||
| Soldadura de zócalo nominal | Dia.(D) | Grueso.(E) | Dia.(F) | Dia.(B) | Dia.(A) | Altura1(H) | Nbr | Agujeros | Dia.(C) |
|
1/2″
|
95
|
14.3
|
35.05
|
38
|
22.2
|
22
|
4
|
15.87
|
66.7
|
|
3/4″
|
115
|
15.9
|
42.92
|
48
|
27.7
|
25
|
4
|
19.05
|
82.6
|
|
1″
|
125
|
17.5
|
50.80
|
54
|
34.5
|
27
|
4
|
19.05
|
88.9
|
|
1 1/4″
|
135
|
20.7
|
63.50
|
64
|
43.2
|
29
|
4
|
19.05
|
98.4
|
|
1 1/2″
|
155
|
22.3
|
73.15
|
70
|
49.5
|
32
|
4
|
22.22
|
114.3
|
|
2″
|
165
|
25.4
|
91.94
|
84
|
61.9
|
37
|
8
|
19.05
|
127.0
|
|
2 1/2″
|
190
|
28.6
|
104.65
|
100
|
74.6
|
41
|
8
|
22.22
|
149.2
|
|
3″
|
210
|
31.8
|
127.00
|
117
|
90.7
|
46
|
8
|
22.22
|
168.3
|
6,4 superficie elevada no incluida en las dimensiones E & H
|
|
|
|
 |
 |
 |
 |
 |
|

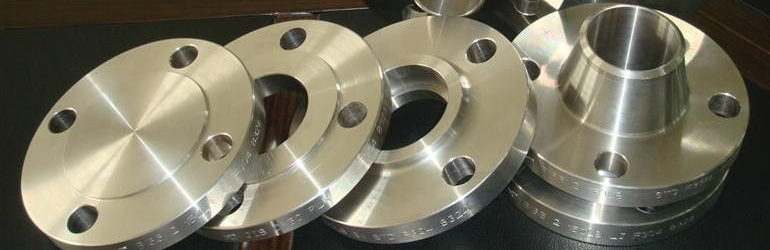

Brida de soldadura de acero inoxidable |
Brida de soldadura de acero aleado |
Brida de soldadura de acero de carbono |
Brida de soldadura de acero dúplex |
Super Duplex Socket Weld Bridas |
 |
 |
 |
 |
 |
|
Brida de soldadura de aleación 20 |
Brida de soldadura de zócalo de níquel |
Inconel Socket Soldadura Brida |
Brida de soldadura Hastelloy |
Brida de soldadura de zócalo Monel |
Las bridas de soldadura de buje se empaquetan para asegurar que no haya daños durante el transporte. En caso de exportación, el embalaje estándar de exportación se realiza en cajas de madera. Todos los accesorios y bridas de tubería de acero de aleación están marcados con Grado, Lote No, Tamaño, Grado y nuestra marca comercial. En las peticiones especiales también podemos, hacer marcas personalizadas en nuestros accesorios de tubería de acero de aleación.
Grupo KS. EC Énfasis en el empaquetado para asegurar que no hay daño durante el tránsito las bridas de la soldadura del zócalo se embalan en las cajas onduladas de madera frustradas en los abrigos de la burbuja y & amp; Están marcados con Grado, Lote No, Tamaño, Grado y Marca de Marca Grupo KS. EC También puede ponerse en contacto con nosotros para el marcado personalizado.
En Grupo KS. EC, todas las conexiones y bridas están sujetas a una estricta inspección en cada etapa del proceso de producción, desde la compra de material de partida hasta el despacho del producto. Se examinan visualmente para verificar su conformidad con los códigos y normas ASTM, ASME, MSS, DIN, EN y JIS. A solicitud, las Agencias de Inspección oficiales certificadas pueden ser llamadas para presenciar los informes materiales, las dimensiones y la conformidad de calidad de los productos.
Certificado de prueba del fabricante según EN 10204 / 3.1B, Certificado de materias primas, Informe de prueba de radiografía 100%, Informe de inspección de terceros
Ofrecemos sus productos con inspección de terceros también. La Agencia de Inspección puede ser nominada por los clientes o Grupo KS. EC puede ser arreglar el TPI por Agencias de renombre mundial como Bureau Veritas, DNV, LLOYDS, ICB y muchos otros. Las bridas de soldadura de buje se examinan visualmente para verificar su conformidad con los códigos y estándares ASTM, ASME, MSS, DIN, EN y JIS. Todas nuestras bridas de soldadura de zócalo se fabrican con materias primas probadas y se suministran con los informes de pruebas de laboratorio aprobados por NABL. A petición, también podemos proporcionar informes de pruebas hidráulicas, informes de pruebas no destructivas o informes de pruebas destructivas.
También tenemos existencias de bridas de soldadura de zócalo y otras bridas de acero inoxidable, bridas de acero al carbono, bridas de acero de aleación fabricadas por :
Somos el distribuidor de estas Marcas. También contamos con el representante de ventas que puede proporcionar la información adecuada de estas marcas y sobre Grados, materiales y tamaños de bridas de soldadura.
